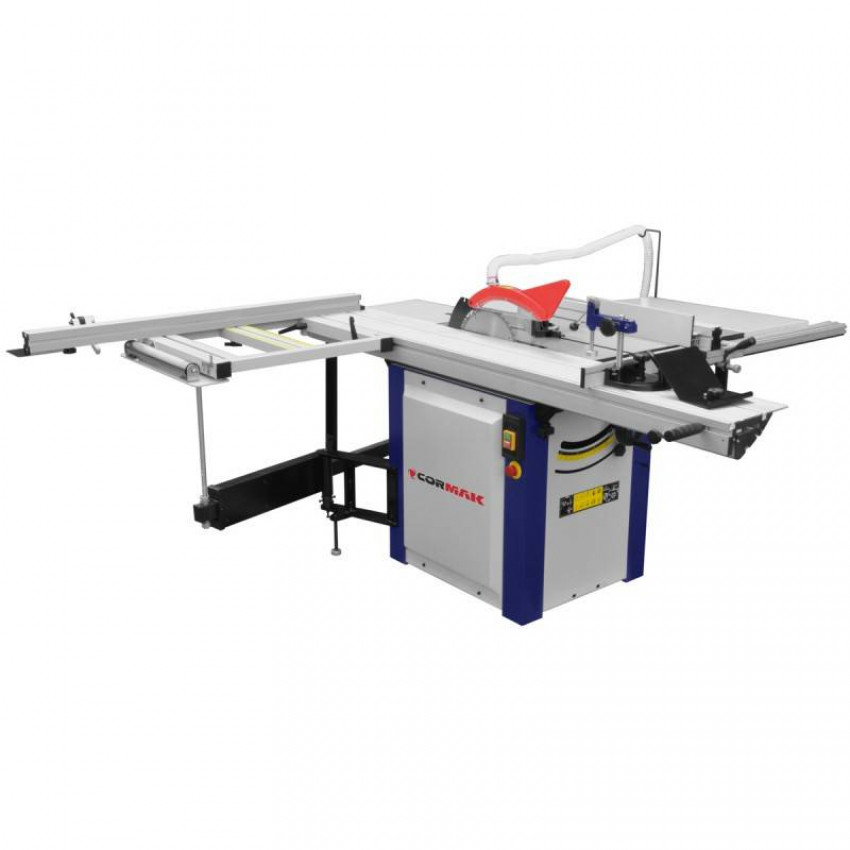

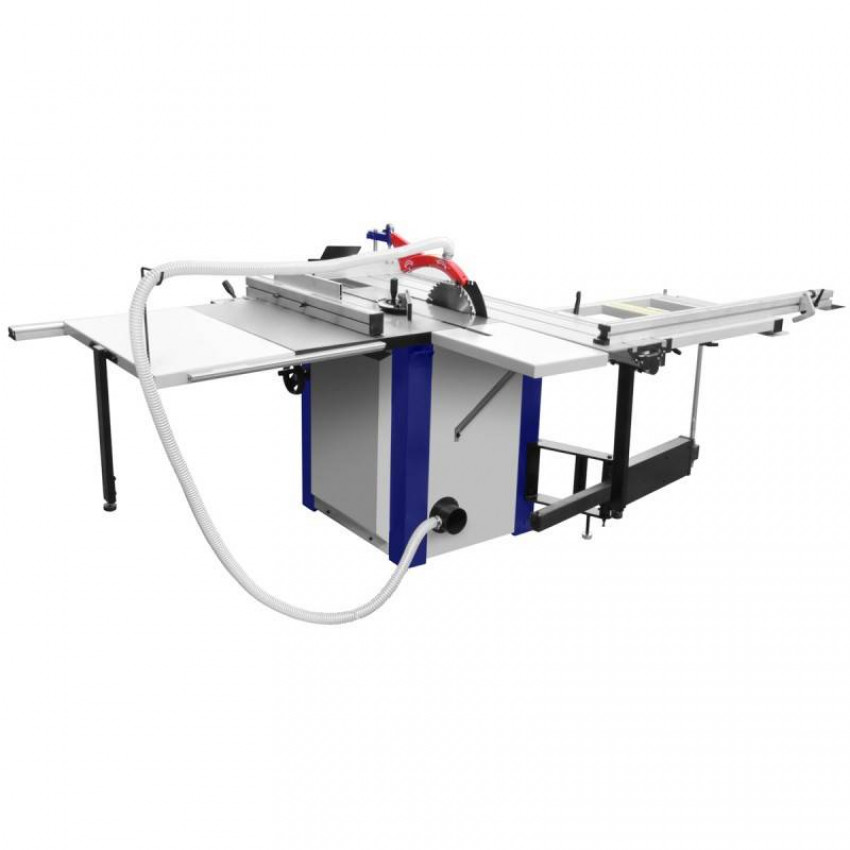

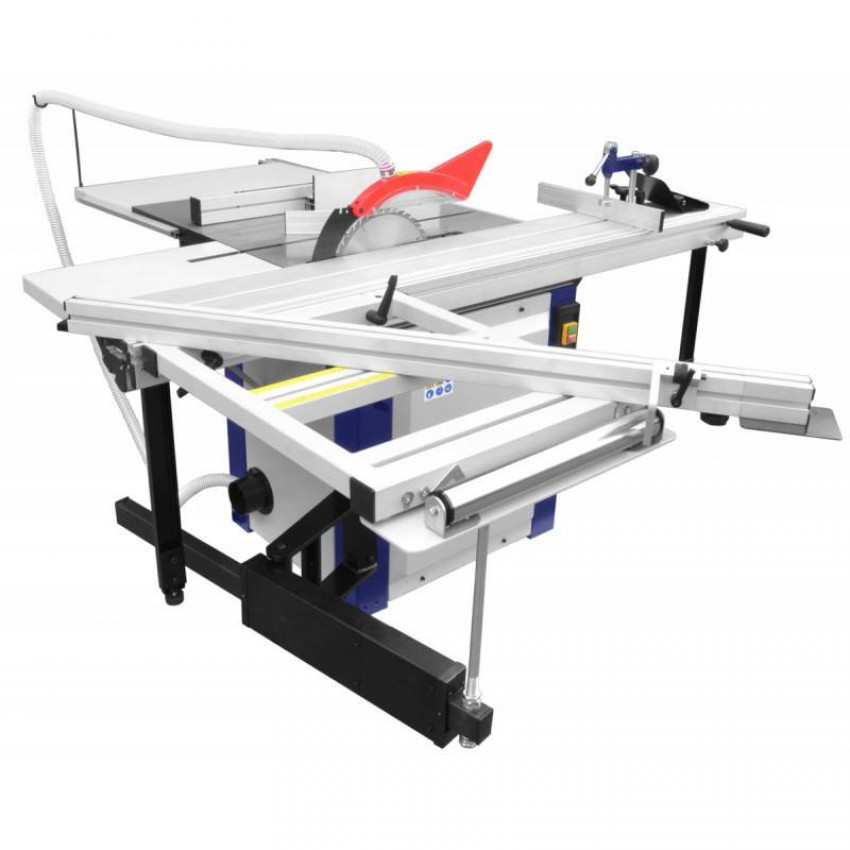

Форматно-розкрійний верстат призначений для обробки дошок з високою щільністю, МДФ, панелі, АБС, ПВХ, твердої деревини та інших матеріалів на основі деревини або аналогічної структури й твердості. Солідний і компактний дизайн гарантує комфортну і надійну роботу.
Пила форматно-розкрійного верстата встановлена на шпинделі, який має можливість налагодження повороту щодо робочого столу, сталевий, зручний корпус верстата зі столом з литого чавуну і з пересувним алюмінієвим столом, виготовленим з профільного алюмінію підвищеної міцності - стіл верстата є дуже міцним і стійким до перекручувань.
• підрізна пила
• поперечний стіл
• лінійні направляючі
• паралельний провідник (цулага)
• пересувний стіл
• розсувний стіл
• провідник косий (цулага)


КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|
|

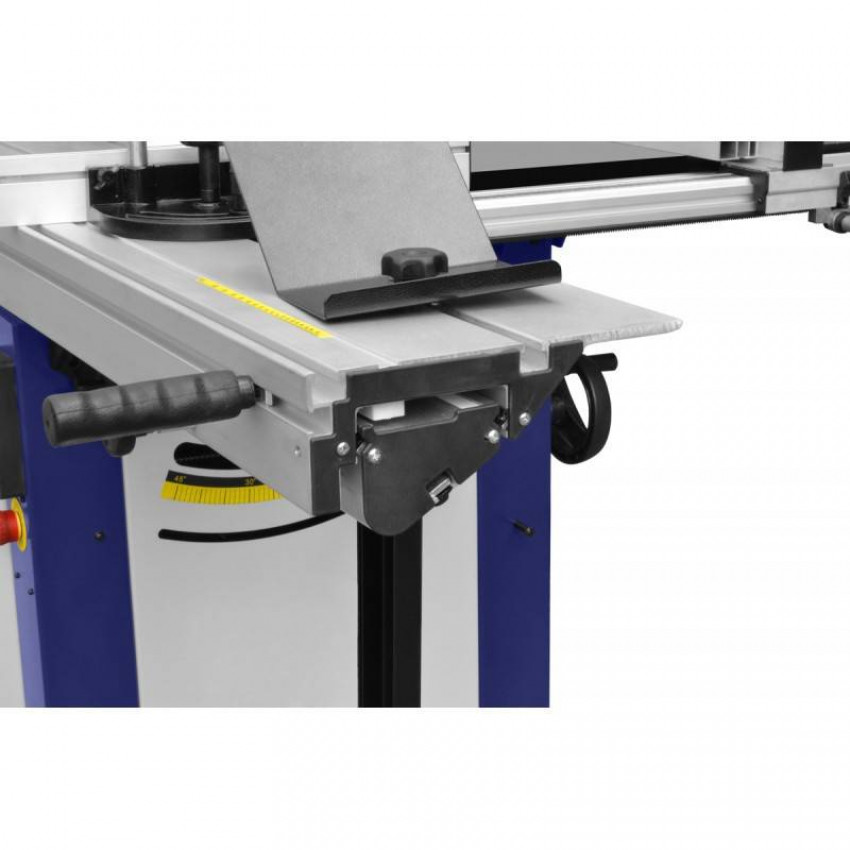

Високоточна алюмінієва каретка Завдяки високоточній алюмінієвій каретці кулькового типу з довжиною ходу 2100 мм, досягається максимальна довжина різання до 2090 мм на каретці й без обмеження довжини різу від правої упорної лінійки з високою точністю і якістю різу. |
|
|

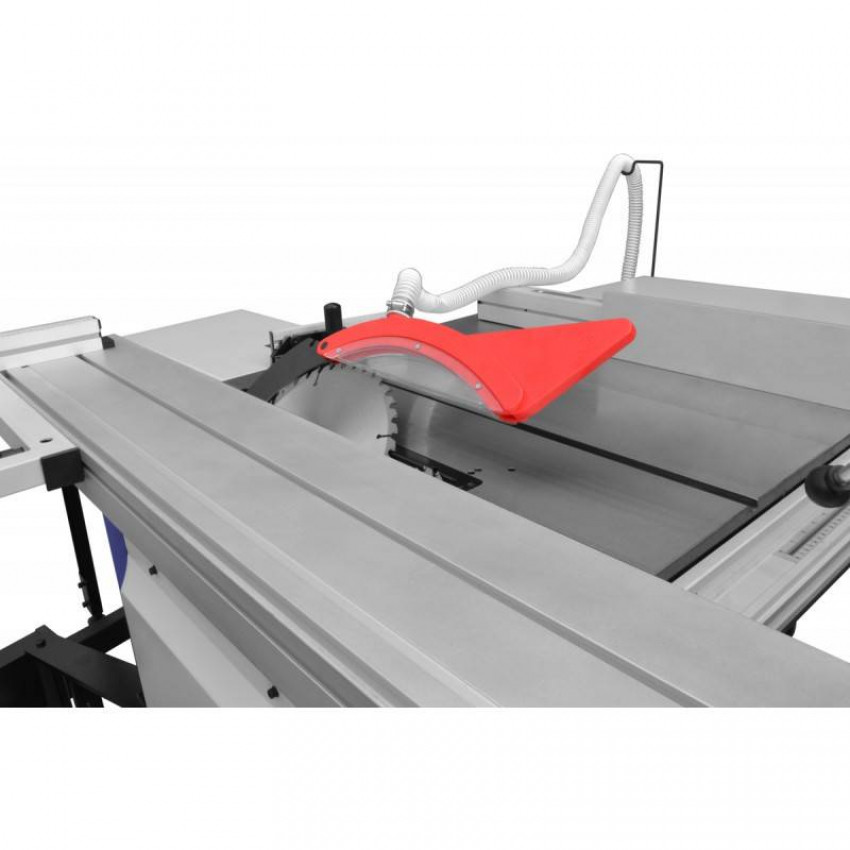

Пильний вузол Пильний вузол складається з основної пилки діаметром 315 на 30 мм і підрізної пилки діаметром 90 на 20 мм (разом з верстатом йде комплект пил для масиву, для плитних матеріалів ми рекомендуємо комплект 300 (305) на 30 мм і одну корпусну підрізну пилу 100 на 20 мм. |
|
|
Основний стіл Основний стіл, а також розширення вправо і кріплення пильного вузла виконано з сірого чавуну, що гасить вібрації, для конструктивної потужності й стабільності роботи верстата і відсутності вібрацій. Також робочий стіл і розширення вправо ідеально відшліфоване для високої точності обробки заготовки та гарного ковзання матеріалу по столу. |
|
|
Правий паралельний упор Лінійка на правому паралельному упорі має можливість максимального різу шириною до 1220 мм. |
|
|

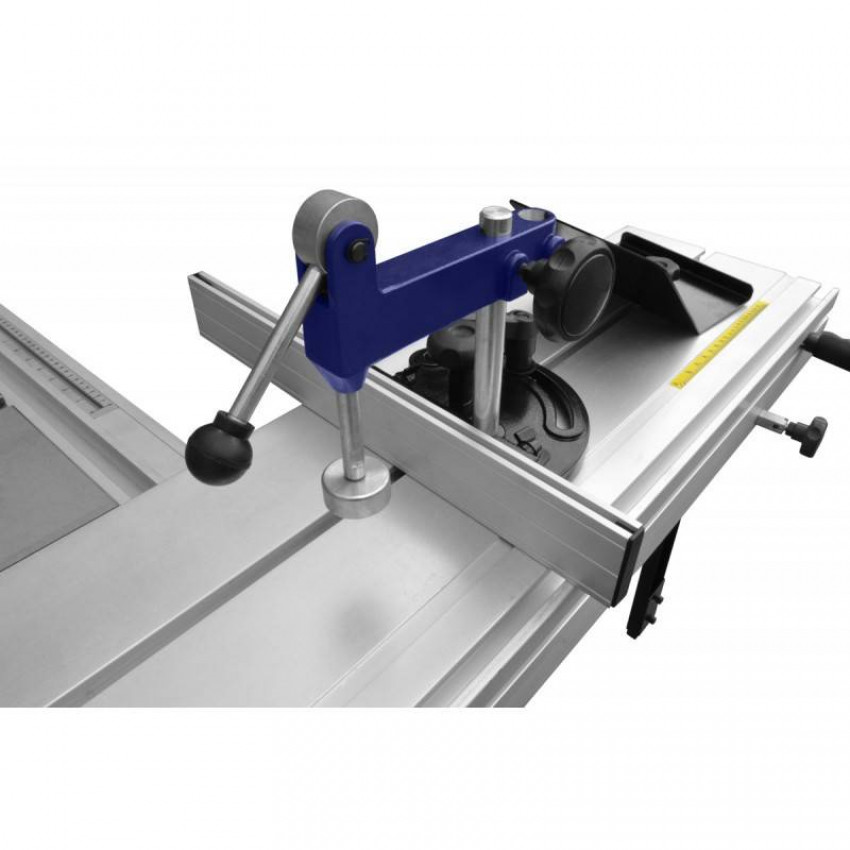

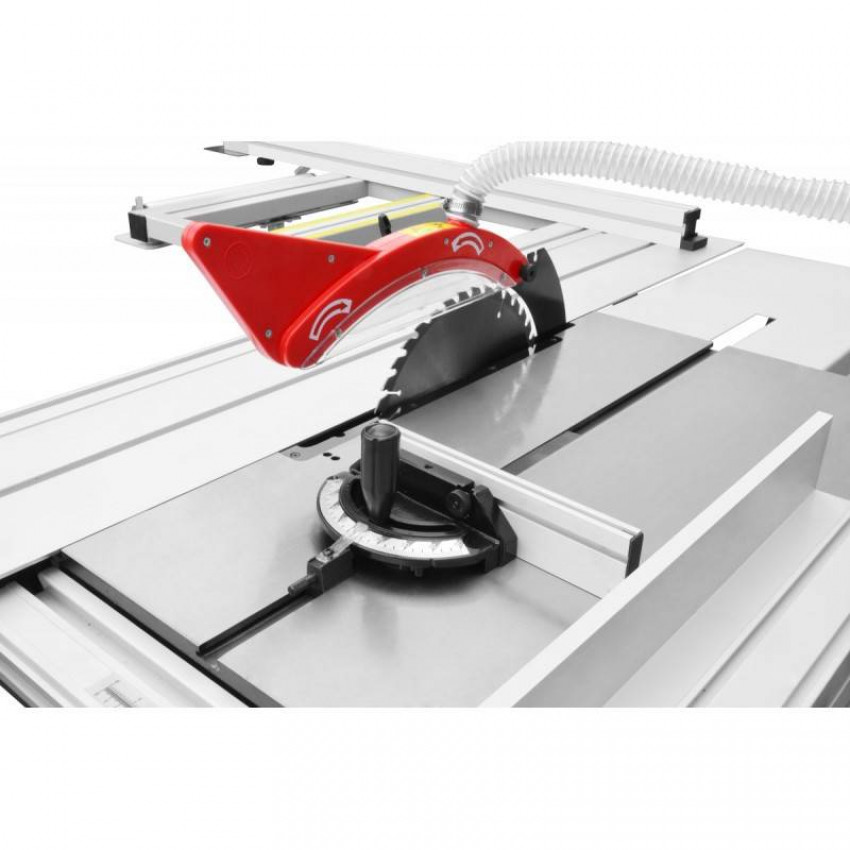

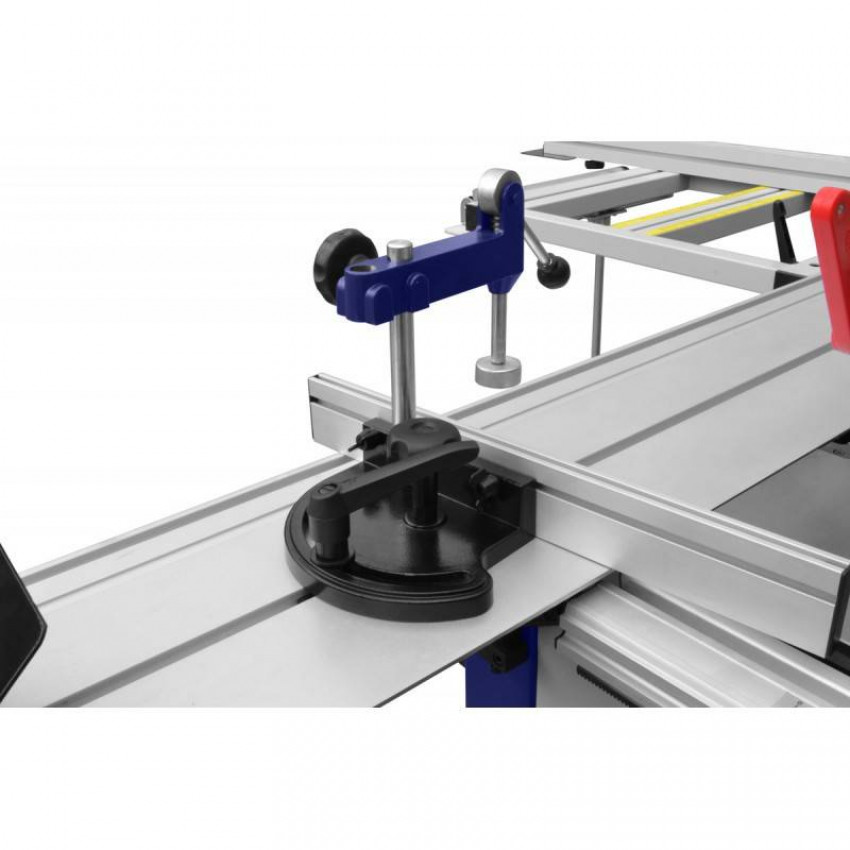

Кутова лінійка, ексцентриковий притиск, упор для різу масиву |
|
|

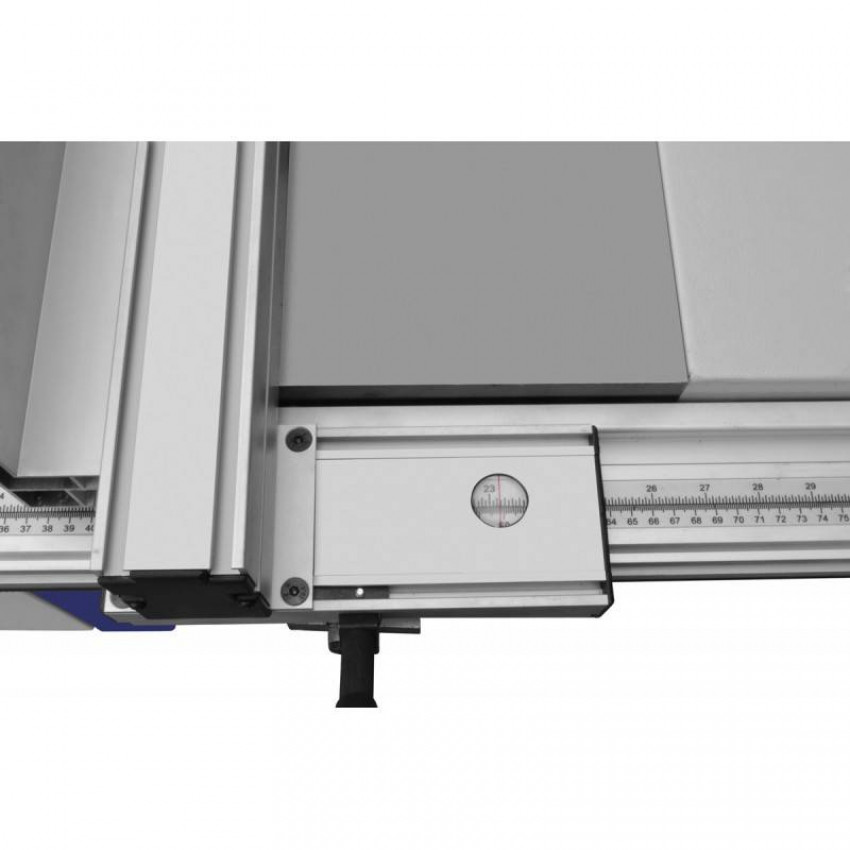

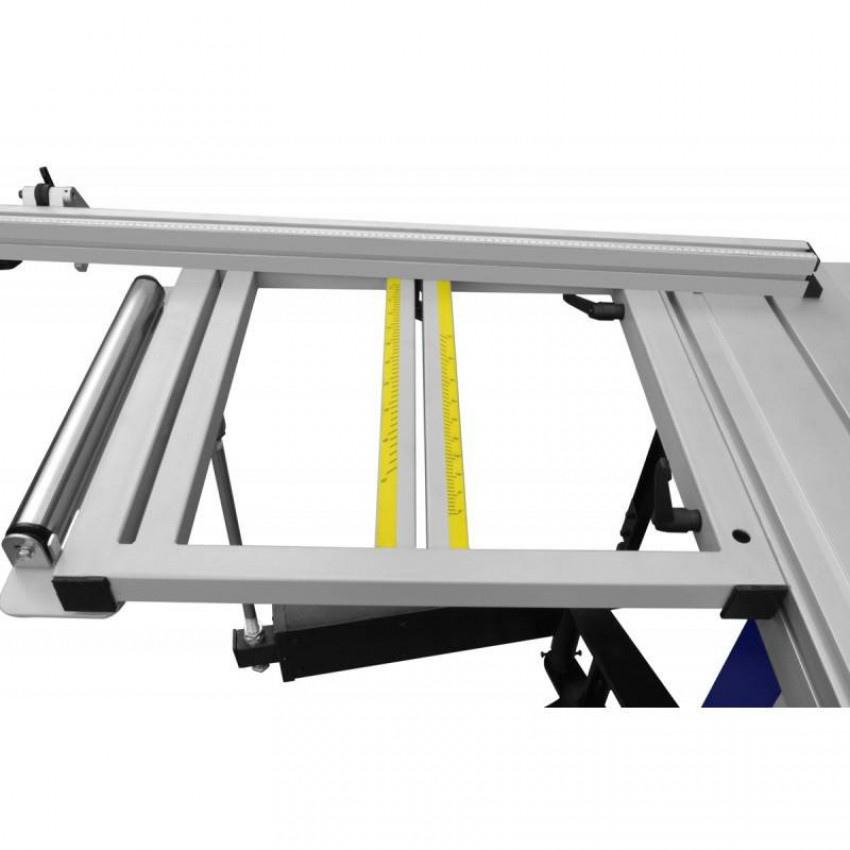

Розширення каретки, телескопічна упорна лінійка |
| Властивості | Характеристики |
| Длина каретки | 2000 |
| Ход каретки | 2000 |
| Вага+ | 275 кг , 275 |
| Габарити (Д x Ш x В) | 3300х6500 мм , - , - |
| Диаметр патрубка под аспирацию | 100 мм |
| Максимальна длина пропила | 2000 мм |
| Максимум. Висота різу 45°\90° | 100 мм \ 80 мм |
| Максимальна ширина різу | 1220 мм |
| Потужність | 3.8 кВт , - |
| Наклон пилы | 0°- 45° |
| Размер основной пилы \ посадочный диаметр | 315 мм \ 30 мм |
| Размер подвижной каретки, мм.: | 2000х270 мм |
| Размер подрезной пилы \ посадочный диаметр | 90 мм \ 20 мм |
| Розміри основного столу, мм.: | 800x820 мм , 800x820 |
| Транспортные габариты станка 2 коробки | 900х750х1100 мм \ 2200х300х250 мм |
| Удлинение стола \ Расширение стола | 500х310мм \ 800х440мм |
| Частота вращения основной \ подрезной пил | 4000 об\мин \ 5800 об\мин |
| Вихід під аспірацію Ø, мм.: | 120 |
| Гарантія | 12 місяців |
| Кут нахилу | 0-45 |
| Глубина пропила 45°, мм | 80 |
| Висота різу при 90° | 100 |
| Макс. довжина різу, мм.: | 2000 |
| Макс. діаметр основної пили Ø, мм.: | 315 |
| Макс. діаметр підрізної пили Ø, мм.: | 90 |
| Потужність двигуна основної пили, кВт.: | 3,8 |
| Розмір рухомої каретки, мм.: | 2000x270 |
| Розміри столу розширення, мм.: | 500x310 / 800x440 |
| Частота обертання основної пили, об/хв.: | 4000 |
| Частота обертання підрізної пили, об/хв.: | 5800 |
| Ширина пропила | 1220 |
