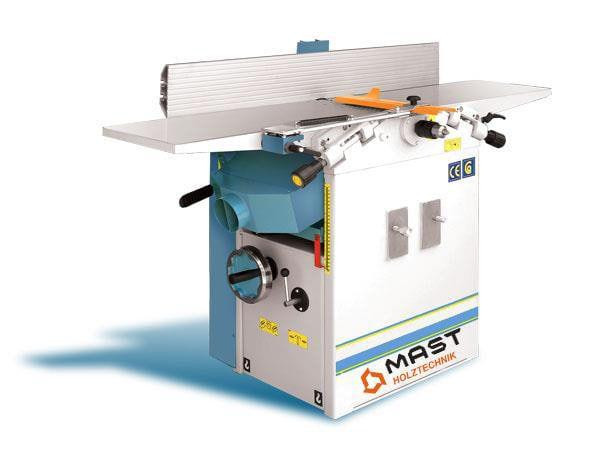

Фугувально-рейсмусовий верстат MAST Holztechnik ADM 320

Фугувально-рейсмусовий верстат MAST Holztechnik ADM 320 має ширину обробки 320 мм і діапазон товщини оброблюваного матеріалу 4-230 мм, що дозволяє працювати з більшістю стандартних заготовок в невеликих і середніх столярних та меблевих майстернях. Потужність двигуна 2,2 кВт/ 3 кВт достатня для ефективної роботи з різними породами деревини. 3-ножовий стругальний вал Ø 80 мм має швидкість обертання 5600 об/хв, що забезпечує якісне різання деревини будь-якої твердості. Максимальна глибина зняття за прохід - 5 мм на фугувальній частині і 3 мм на рейсмусі.

Столи виконані з литого чавуну і мають шліфовану поверхню для легкого ковзання заготовок. Довжина фугувальних столів 1500 мм дозволяє точно обробляти довгі заготовки. Напрямна лінійка з регулюванням кута від 90° до 45° забезпечує якісне фугування під кутом. Жорстка конструкція вагою 315 кг робить цей фуганок рейсмус 3 ножі точним і стабільним, а компактний розмір дозволяє зручно встановити його у невеликому приміщенні.

Технічні характеристики фугувально-рейсмусового верстата MAST Holztechnik ADM 320

Переваги фугувально-рейсмусового верстата MAST Holztechnik ADM 320

• Ширина обробки - 320 мм
• Товщина заготовок - 4-230 мм
• Глибина зняття за прохід - 5 мм фуганок, 3 мм рейсмус
• Потужність двигуна - 2,2 кВт
• 3-ножовий стругальний вал Ø 80 мм
• Швидкість обертання вала - 5600 об/хв
• Литі чавунні столи зі шліфованою поверхнею
• Розмір фугувальних столів - 320х1500 мм
• Розмір рейсмусового столу - 316х600 мм
• Центральна колона рейсмусового столу
• Швидка зміна режиму шляхом підняття столів
• Регулювання глибини стругання обертанням важеля
• Виставлення товщини обробки маховиком по шкалі
• Рифлений вал подачі з косими насічками
• Гладкий сталевий приймаючий вал
• Швидкість подачі - 7 м/хв
• Кігтевий захист від зворотного викиду заготовки
• Алюмінієва напрямна лінійка довжиною 1100 мм (нахил до 45°)
• Захисний кожух ножового вала
• Вага верстата - 315 кг.

Доступні опції фугувально-рейсмусового верстата MAST Holztechnik ADM 320

• Свердлильний вузол з патроном WESTCOTT 0-16 мм
• Двигун потужністю 3 кВт/ 4 кВт.

Конструктивні особливості фугувально-рейсмусового верстата MAST Holztechnik ADM 320

	СИСТЕМА ВІДКИДАННЯ СТОЛІВ Зручне та швидке підняття столів трансформує верстат з фугувального на рейсмусовий.
	ЛИТІ ЧАВУННІ СТОЛИ Довжиною 1500 мм з ребрами жорсткості відмінно гасять вібрацію і є надійною базою для заготовки. Видалення стружки через аспіраційний отвір Ø 120 мм.
	РЕГУЛЮВАННЯ СТОЛУ Виставлення на потрібну глибину стругання шляхом обертання важеля. Жорстка фіксація заданого розміру.
	РЕЙСМУСОВИЙ ВУЗОЛ Виставлення товщини обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля. Чавунний рейсмусовий стіл із ребрами жорсткості переміщується за допомогою потужної центральної опори. Для додаткової жорсткості столу встановлено сталеву опору.
	ВАЛЬЦІ ПОДАЧІ Подача заготовки за допомогою рифленого вала з косими насічками. На виході гладкий сталевий вал. Кігтевий захист запобігає викиду заготовки.
	ПРИВІД ПОДАЧІ РЕЙСМУСОВОГО ВУЗЛА Здійснюється за допомогою зубчастої та ланцюгової передачі. При роботі на фугувальному вузлі привід вальців відключається за допомогою важеля.
	НАПРЯМНА ЛІНІЙКА Алюмінієва напрямна лінійка довжиною 1100 мм є гарною базою для обробки. Нахил до 45° дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще безпечнішою
	ВІДКИДНИЙ ЗАХИСТ НОЖОВОГО ВАЛА Надійно закриває вал і жорстко фіксується, що забезпечує безпеку роботи оператора.
	СВЕРДЛИЛЬНО-ПАЗУВАЛЬНИЙ ПРИСТРІЙ (ОПЦІЯ!!!) Опційно верстат можна оснастити свердлильно-пазувальним пристроєм і використовувати як 3-х операційний. База для встановлення свердлильно-пазувального пристрою підготовлена на верстаті, тому дооснащення можливе у будь-який час.

Часті запитання

Краще розібратися в особливостях конструкції та експлуатації фугувально-рейсмусових верстатів допоможуть відповіді на часті запитання.

Як впливає кількість ножів на валу на чистоту обробки фугувально-рейсмусового верстата?

Чим більше ножів — тим менший інтервал між різами і чистіша поверхня. У професійних моделях зазвичай три ножі, у преміальних — чотири ножі або спіральний вал із десятками твердосплавних вставок.

Як впливає маса фугувально-рейсмусового верстата на якість обробки?

Важка станина краще гасить вібрації, стабілізує верстат при обробці великих деталей і знижує рівень шуму. Легкі моделі більш зручні для транспортування, але мають гіршу стабільність при інтенсивній роботі.

Як у фугувально-рейсмусових верстатах працює система аспірації?

У фугувально-рейсмусових верстатах використовується перекидний кожух, який перенаправляє повітряний потік до одного, спільного для обох режимів, патрубка витяжки. При фугуванні кожух встановлюється під ножовим валом, а при рейсмусуванні - над ножовим валом.

Яку функцію виконує центральна колона рейсмусового столу комбінованого верстата?

Центральна колона забезпечує високу жорсткість та синхронний підйом/опускання столу, мінімізуючи його перекіс, що критично для отримання паралельних поверхонь.

Чому важливо мати незалежне регулювання глибини стругання для обох режимів фугувально-рейсмусового верстата?

Тому що при фугуванні знімається верхній шар для вирівнювання площини, а при рейсмусуванні — шар знизу для доведення товщини. Різні задачі потребують різної глибини різання.
