Про товар Комбінований верстат ZMM STOMANA CU320N2

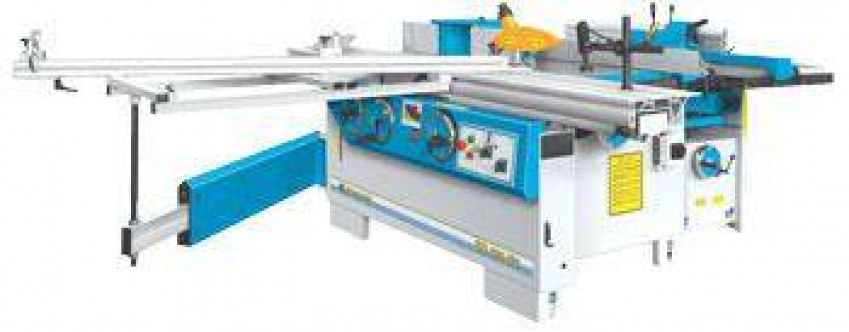

Комбінований верстат ZMM STOMANA CU320N2
Форматний алюмінієвий стіл із загартованими сталевими напрямними. Телескопічна лінійка 1800 мм із двох повертаються упорів. Лінійка для паралельна різка з микрометрическая налаштування. Способу диска до 45° зі зчитування по шкалу. Діаметр отвору в столі ø260 mm з аспіраційна патрубка під робочого столу. Фрезерний шпиндель нахиляється ззаду Запобіжник для фрези діаметром ø250 mm. Стіл рейсмуса з ролики /CU 410/.
ХАРАКТЕРИСТИКИ:
|
ФУГУВАЛЬНИЙ ВУЗОЛ
|
|
|
Розміри робочого столу, мм
|
1500 х 320
|
|
Максимальна товщина шару, що знімається, mm
|
5
|
|
Опорна лінійка, розміри, mm
|
1100х155
|
|
Способу опорну лінійку, (°)
|
0°÷45°
|
|
Діаметр ножового вала, мм
|
Ø 100
|
|
Кількість ножів
|
3
|
|
РЕЙСМУСОВИЙ ВУЗОЛ
|
|
|
Розміри робочого столу, мм
|
700 x 316
|
|
Максимальна товщина шару, що знімається, mm
|
4
|
|
Швидкість подачі, m/min
|
8
|
|
Товщина оброблюваної деталі, min/max, mm
|
4 - 225
|
|
Потужність двигуна, квт (HP)
|
3.0 (4.0)
|
|
Потужність подає групі, kW
|
-
|
|
Діаметр наконечника для аспірації, мм
|
Ø 120
|
|

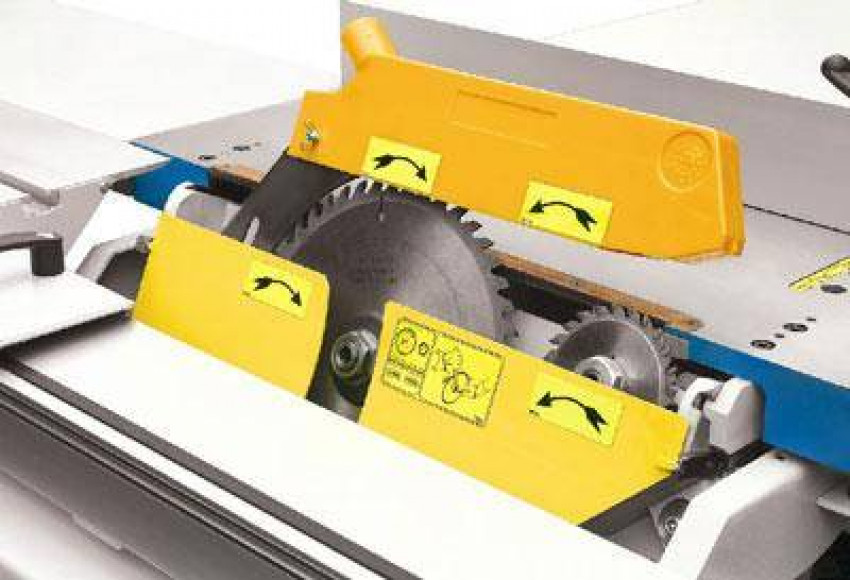

ПИЛЬНОЇ ВУЗОЛ
|
|
|
Діаметр пильного диска – макс./ хв., mm
|
Ø 315/ Ø 250
|
|
Діаметр валу, мм
|
Ø 30
|
|
Оберти вала, min-1
|
4000
|
|
Довжина паралельна лінійка
|
1100
|
|
Макс. ширина пропилу з паралельною лінійкою, мм
|
750
|
|
Максимальна довжина пропилу, мм
|
2200
|
|
Способу циркулярного диска (°)
|
0° до 45°
|
|
Макс. висота пропилу, 90°/45°, мм
|
|
|
- при діаметр диску Ø 315 mm
|
103 / 72
|
|
- при діаметр диску Ø 250 mm
|
70 / 49
|
|
Потужність двигуна, квт (HP)
|
3.0 (4.0)
|
|
Діаметр наконечника для аспірації, мм
|
Ø 120
|
|
ФРЕЗЕРНИЙ ВУЗОЛ
|
|
|
Діаметр шпинделя, мм
|
Ø 30
|
|
Нахил шпинделя, (°)
|
90°/45°
|
|
Вертикальний хід шпинделя, мм
|
175
|
|
Корисна довжина шпинделя, мм
|
125
|
|
Максимальний діаметр інструмента, мм:
- при профілюванні
- при шипорезания
|
Ø250
Ø300
|
|

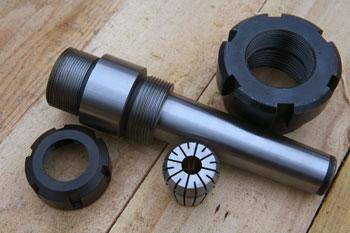

Шпиндель з Морозової конус для замінні дорники
|
MK4
|
|
Відстань від вісь шпинделя до переднього канта на пересувного столу
|
550
|
|
Діаметр на отвір у робочого столу, max
|
Ø260
|
|
Максимальний діаметр / глибина відпускання інструменту під робочого столу
|
Ø250 / 60
|
|
Обороты шпинделя (двухскоростной мотор ), min-1
|
10000/8000/ 6000/
5000/ 4000/3000
|
|
Мотор (двухскоростной, 3-фазен, 400V, 50Hz), kW
|
3.2/4.2 (4.3/5.5)
|
|
Диаметры наконечники для аспирации, mm
- под рабочего стола
- на защитный предохранитель
|
Ø 100
Ø 120
|
|
Фрезерный упор с опорные линейки с длина 2 х L, mm
|
L=500
|
|
СВЕРЛИЛЬНЫЙ УЗЕЛ
|
|
|
Максимальный диаметр сверло, mm
|
16
|
|
Размеры рабочего стола, mm
|
250х370
|
|
продольный ход, mm
|
160
|
|
Поперечный ход, mm
|
160
|
|
Вертикальный ход, mm
|
120
|
|
ОБЩЕЕ ДЛЯ СТАНКА
|
|
|
Длина, mm
|
2500
|
|
Ширина, mm
|
2900
|
|
Висота робочого столу, mm
|
850
|
|
Розміри робочого стола
|
1450х650
|
|
Розміри форматного столу, мм
|
2300х350
|
|
Вага машини, близько, kg
|
1030
|
|
Необхідна площа, m
|
6.5 х 7.0
|
Вертикальний хід шпинделя:
175
Вертикальний хід:
120
Вес машины, около, kg:
1030
Высота рабочего стола, mm:
850
Диаметр шпинделя, mm :
Ø 30
Діаметр вала:
ø 30
Диаметр на отверстие в рабочего стола, max :
Ø260
Діаметри наконечників для аспірації, мм:
Ø 120; Ø 120; ø 120
Діаметр ножового вала, мм:
ø 100
Диаметр пильного диск – макс./ мин., mm :
Ø 315/ Ø 250
Длина параллельная линейка, mm:
1100
Длина, mm:
2500
Количество ножей:
3
Макс. высота пропила, 90°/45°( при диаметр диска Ø 250 mm), mm:
70 / 49; 70 49; 70 49
Макс. высота пропила, 90°/45°( при диаметр диска Ø 315 mm), mm:
103 / 72; 103 72
Макс. ширина пропила с параллельной линейкой, mm :
750
Максимальна длина пропила :
2200
Максимальная толщина снимаемого слоя, mm :
5; 4
Максимальный диаметр / глубина отпускания инструмента под рабочего стола:
Ø250 / 60
Максимальный диаметр инструмента (при профилировании), mm: :
Ø250
Максимальный диаметр инструмента (при шипорезания), mm: :
Ø300
Максимальний діаметр свердління:
16
Мотор (двухскоростной, 3-фазен, 400V, 50Hz), kW:
3.2/4.2 (4.3/5.5); 3.2 4.2 (4.3 5.5)
Мощность двигателя, kW (HP) :
3.0 (4.0)
Мощность подающей группе, kW :
-
Мощность двигателя, kW (HP) :
3.0 (4.0); 3.0
Наклонение шпинделя, (°) :
90°/45°; 90° 45°
Наклонения опорную линейку, (°) :
0°÷45°
Кут нахилу:
0° до 45°
Необходимая площадь, m:
6.5 х 7.0
Обороты вала:
4000
Обороты шпинделя (двухскоростной мотор ), min-1:
10000/8000/ 6000/ 5000/ 4000/3000; 10000 8000 6000 5000 4000 3000
Опорная линейка, размеры, mm :
1100х155
Полезная длина шпинделя:
125
Поперечный ход, mm :
160
Продольный ход, mm :
160
Розмір робочого столу:
1450х650; 250х370; 700 x 316; 1500 х 320
Розміри форматного столу:
2300х350
Расстояние от оси шпинделя до переднего канта на передвижного стола:
550
Швидкість подачі:
8
Толщина обрабатываемого детали, min/max, mm :
4 - 225
Фрезерный упор с опорные линейки с длина 2 х L, mm :
L=500
Ширина, mm:
2900
Диаметр пильного диск – макс. мин., mm:
Ø 315 Ø 250
Диаметр шпинделя, mm :
ø 30
Довжина паралельної лінійки:
1100
Діаметр на отвір у робочому столі, max:
Ø260
Макс. висота пропилу, 90 ° 45 ° (при діаметр диску Ø 315 mm), mm:
103 72
Максимальна довжина пропилу, мм:
2200
Максимальна товщина стругання, мм.::
5
Максимальный диаметр глубина отпускания инструмента под рабочего стола:
Ø250 60
Потужність:
3000 Вт
Мощность подающей группе, kW:
-
Нахилення опорної лінійки, (°):
0°÷45°
Нахилення циркулярного диска (°):
0° до 45°
Нахилення шпинделя, (°):
90° 45°
Опорна лінійка, розміри, мм:
1100х155
Поздовжній хід, мм:
160
Скорость подачи, m min:
8
Толщина обрабатываемых деталей, мм:
4 - 225
Толщина обрабатываемого детали, min max, mm:
4 - 225
Фрезерний упор з опорними лінійками з довжиною 2 х L, mm:
L 500
Фрезерный упор с опорные линейки с длина 2 х L, mm:
L=500
