ПРИЗНАЧЕННЯ:
Стрічкопильні верстати по металу служать для високопродуктивного різання металів, використовуваних в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих і конструкційних сталей.
Стрічкопильні верстати використовуються для нарізки в розмір труб, фасонного профілю і суцільного прокату.
Ріжучим інструментом стрічкопильного відрізного верстата є стрічкова пила, зварена в кільце і натягнута на шківах.

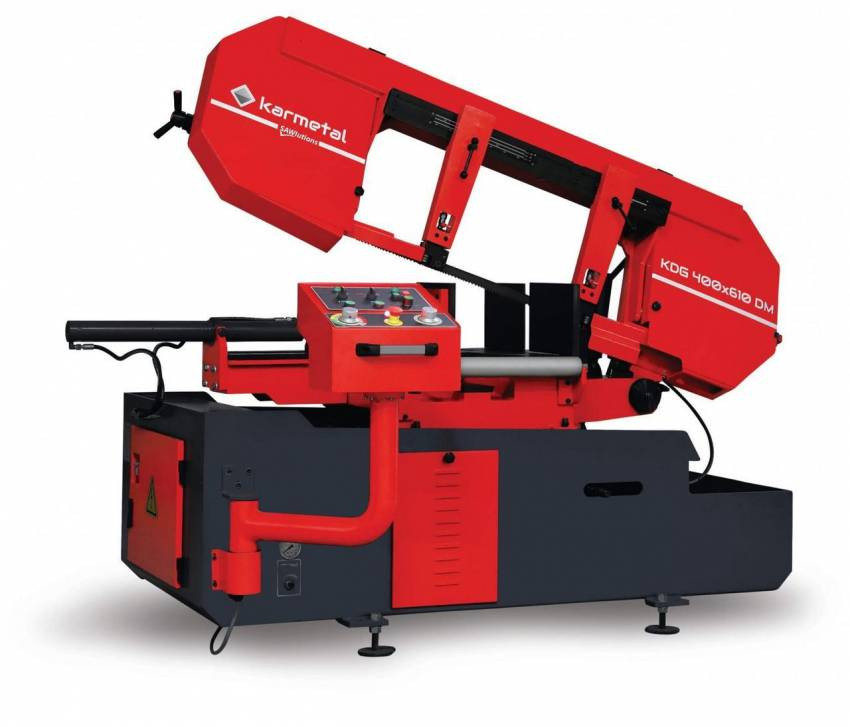

Модель KDG 400x610 DM - це кутовий відрізний напівавтоматичний стрічкопильний верстат. Кутове різання може проводитися від -45 ° до 60 ° на машині з функцією двостороннього кутового обертання. Завдяки гідравлічним затискачам розрізуваний матеріал легко затягується. Переміщення матеріалу і регулювання кута виконуються вручну.
ЗДАТНІСТЬ РІЗУ:

ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на невеликих штучних і дрібносерійних виробництвах, призначені для розпилювання інструментальних і нержавіючих сталей, кольорових і легких металів: як для профілів, так і для суцільних заготовок.
ОТРИМУВАНІ ВИРОБИ:

СХЕМА ОБРОБКИ:

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
![]() |
ГІДРАВЛІЧНІ ЛЕЩАТА |
![]() |
ГІДРОМЕХАНІЧНА НАПРУГА СТРІЧКИ |
![]() |
ІНВЕРТОР |
![]() |
РОЛИКОВИЙ СТІЛ |
- Потужний 2-х швидкісний двигун;
- Промислове виконання верстата, надійна жорстка конструкція забезпечує високу якість різу;
- Твердосплавні направляючі роликові опори пильного полотна, що забезпечує жорсткість і довговічність пильного вузла;
- Обертання рами від -45 ° до 60 ° °;
- Автовідключення при розриві пильного полотна;
- Манометр на зусилля натягу полотна;
- Станція СОЖ;
- Швидкозатискні регульовані лещата з додатковим упором;
- Швидкість опускання пилки регулюється гідравлічним циліндром.
| Властивості | Характеристики |
| Вага+ | 1350 кг |
| Габарити (Д x Ш x В) | 1250 х 2300 х 1450 мм |
| Гарантія | 12 місяців |
| Гидравлический мотор | 0,37 кВт, ~ 1400 об мин , 0,37 кВт, ~ 1400 об / мин |
| Двигатель охлаждающей жидкости | 0,12 кВт, ~ 2800 об мин , 0,12 кВт, ~ 2800 об / мин |
| Диапазон наклона | от -45 ° до 60 ° |
| Довжина пильного полотна, мм.: | 4780 |
| Дополнительный сервис | Сервисное обслуживание|Установка|Обучение , Установка|Сервисное обслуживание|Обучение |
| Потужність | 4 кВт, ~ 1400 об мин , 4 |
| Робоча висота | 750 мм |
| Розмір стрічки | 4780 х 34 х 1,1 мм |
| Швидкість руху стрічки | 25-100 м мин , 25 м/мин|100 м/мин , 25-100 м / мин |
| Тип управління: | напівавтоматичне |
| Товщина пильного полотна, мм.: | 1.1 |
| Угол пиления, град. | 60 |
| ЧПК: | Нет |
| Швидкість руху пильної стрічки, м/хв.: | 100 м мин|25 м мин |
| Ширина пильного полотна, мм.: | 34 |
| Длина ленточной пилы | 4780 |
| Тип управления | Полуавтоматическое |
| Толщина ленточной пилы | 1.1 |
| Кут пропилу | 60 |
| ЧПУ | Нет |
| Ширина полотна | 34 |
| Потужність двигуна | 4 кВт, ~ 1400 об / мин |
