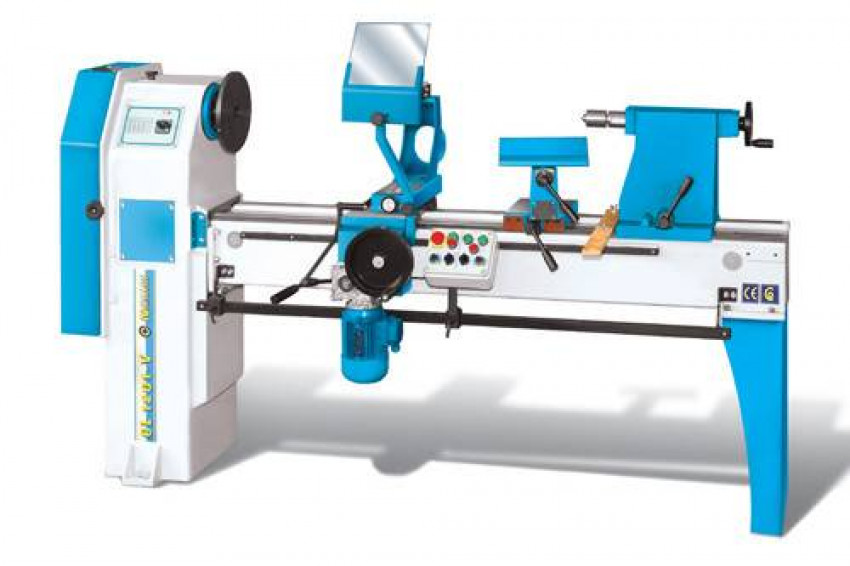

Токарний верстат STOMANA CL 1201M

Токарний верстат STOMANA CL 1201M

Токарно-копіювальний деревообробний станок з можливістю виготовлення спіралей. Корпус із сірого чугуну та зварні напрямні. Задня бабка з провідним центром. Продовжній та поперечний суппорт. Пристосування для копіювання за шаблоном. Станок оснащений наступним приладдям: ножова опора 10" (254 мм), центр обертається для заднього сідла, центр провідний для переднього сідла, Планшайба Ø 10" (Ø 254 мм), прут для вибивання, стійка з роз'ємами для 4 різців, інструменти для обслуговування.

ХАРАКТЕРИСТИКИ:

< tr> < tr> < td>

Обороти веретена

< td>

Максимальна тривалість оброблюваної деталі	1270
Висота центрів	1150
Висота центрів над напрямними	305
Максимально обробляний діаметр < /p>
- над напрямними	Ø610
- над ножовою опорою 10" (254 мм)	Ø430
- над супортом	Ø420
- при копіюванні	Ø420
Копіювальний пристрій
- глибина копіювання, макс.	65
- довжина на копіювання, макс.	1270
Еталонна деталь:
< p> - діаметр, макс. , макс.	1270
Передній край шпинделя >
- зовнішня різьба	M45x4.5
- отвір	Ø19/MK3
Заднє сідло	< /p>
- хід пінолі	140
- конус пінолі	MK3
Діаметри наконечників для аспірації	Ø125/ Ø75
375 / 1000 / 2350 / 3250
Потужність двигуна	1.1 (1.5)
Механізована подача
- швидкість, m/min	-
- потужність двигуна, кВт (HP) >	-
Габаритні розміри:
Довжина	2200
Висота	1250
Ширина	1000
Необхідна площа	3000/2000
< Вес, нетто	490

СТАНДАРТНІ ПРИЛАДДЯ:

< /tr> 8. Інструменти для обслуговування /table>

Вага+: 490
Высота центров: 1150
Высота центров над направляющими: 305
Габарити (Д x Ш x В): 1250х1000х2200
Діаметри наконечників для аспірації, мм: Ø125/ Ø75; Ø125 Ø75
Заднее седло (конус пиноли), mm: MK3
Заднее седло (ход пиноли), mm: 140
Копировальное устройство (глубина копирования, макс.): 65
Копировальное устройство (длина на копирования, макс.): 1270
Максимальная длинна обрабатываемой деталь: 1270
Максимально обрабатываемый диаметр над направляющими: Ø610
Максимально обрабатываемый диаметр над ножевой опорой 10” (254 mm): Ø430
Максимально обрабатываемый диаметр над суппортом: Ø420
Максимально обрабатываемый диаметр при копировании: Ø420
Потужність: 1.1 (1.5)
Необходимая площадь: 3000/2000; 3000 2000
Обороты веретена: 375 / 1000 / 2350 / 3250; 375 1000 2350 3250
Передний край шпинделя (внешняя резьба): M45x4.5
Передний край шпинделя (отверстие): Ø19/MK3; Ø19 MK3
Эталонная деталь (диаметр, макс.): Ø150
Эталонная деталь (длина, макс.): 1270
Высота центров : 1150
Максимальна потужність: 1.1 (1.5)

1. Ножова опора 10" (254мм)

2. Центр крутний для задньої бабки

3. Центр провідний для передньої бабки >

4. Планшайба 10"(254мм)

5. Прут для вибивання 6. Стійка з гніздами для 4 долотом. 7. Копіяний ніж 16x16 – 2 шт.

Властивості	Характеристики
Вага+	490
Высота центров	1150
Высота центров над направляющими	305
Габарити (Д x Ш x В)	1250х1000х2200
Діаметри наконечників для аспірації, мм	Ø125/ Ø75 ,  Ø125 Ø75
Заднее седло (конус пиноли), mm	MK3
Заднее седло (ход пиноли), mm	140
Копировальное устройство (глубина копирования, макс.)	65
Копировальное устройство (длина на копирования, макс.)	1270
Максимальная длинна обрабатываемой деталь	1270
Максимально обрабатываемый диаметр над направляющими	Ø610
Максимально обрабатываемый диаметр над ножевой опорой 10” (254 mm)	Ø430
Максимально обрабатываемый диаметр над суппортом	Ø420
Максимально обрабатываемый диаметр при копировании	Ø420
Потужність	1.1 (1.5)
Необходимая площадь	3000/2000 ,  3000 2000
Обороты веретена	375 / 1000 / 2350 / 3250 ,  375 1000 2350 3250
Передний край шпинделя (внешняя резьба)	M45x4.5
Передний край шпинделя (отверстие)	Ø19/MK3 ,  Ø19 MK3
Эталонная деталь (диаметр, макс.)	Ø150
Эталонная деталь (длина, макс.)	1270
Высота центров	1150
Максимальна потужність	1.1 (1.5)
