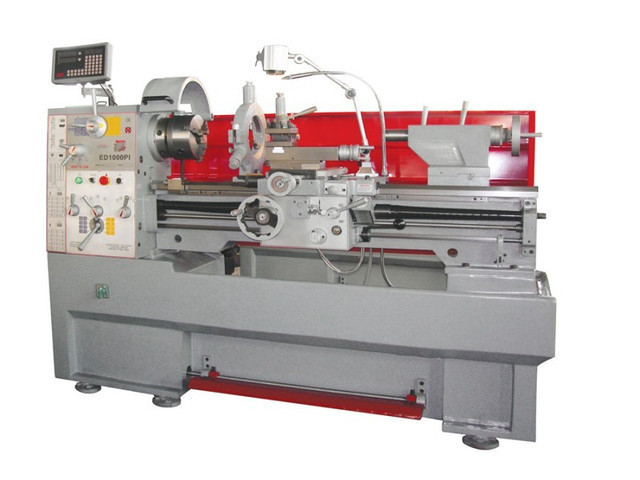

Токарный станок по металлу Holzmann ED 1000PIDIG
ПРИЗНАЧЕННЯ:
Токарно-гвинторізні верстати призначені для виконання найрізноманітніших операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних і торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування і розгортання отворів. Опрацьований матеріал: сталь, чавун, леговані сплави (нержавіюча сталь), кольорові метали й легкі сплави.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних та столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного і дрібносерійного виробництва різних деталей при чистовій обробці.
ГОТОВІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 | КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю. |
 | ЛЮНЕТИ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину. |
 | Цифрова індикація |
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
 | ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу. |
 | ПЛАНШАЙБА Планшайба призначена для установки та закріплення несиметричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихоплювачів. Так само планшайба дозволяє розмістити на шпинделі заготовку неправильної форми й виключити ексцентриситет шляхом застосування противаг. |
 | ЛЮНЕТ РУХОМИЙ ТА НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину. |
3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентрувальний трьох кулачковий патрон призначений для установки та закріплення заготовок для подальшої механічної обробки. |
| ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ |
| НЕ ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР |
| ПРЕС-МАСЛЬОНКА |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
 | 4-Х КУЛАЧКОВИЙ ПАТРОН Чотирьох кулачковий патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглої й несиметричної форми. |
 | ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР
Обертальні центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їх допомогою з'являється можливість якісної обробки різання деталей з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів. |
ОСОБЛИВОСТІ І ПЕРЕВАГИ Holzmann ED 1000PIDIG:
- з 3-осьовим пристроєм цифрової індикації;
- важкий промисловий верстат з суцільнолитою станиною;
- захисна огорожа ходового гвинта забезпечує безпеку роботи;
- зручне і просте управління за допомогою ергономічної панелі управління;
- знімна перемичка для обробки великих заготовок;
- всі направляючі регулюються за допомогою клинів;
- для обточуванні на конус положення задньої бабки може бути зміщений щодо центру;
- редуктор, що працює в масляній ванні, з відшліфованими й загартованими зубчастими колесами;
- великий отвір шпинделя 52 мм;
- до комплекту постачання входять ножні гальма для негайного зупинення шпинделя;
- можлива обробка різьби з різним кроком;
- до комплекту постачання входять вузол охолодження і галогенні лампи.
Комплект постачання: 3-осьовий пристрій цифрової індикації, 3-кулачковий патрон 200 мм, 4-кулачкова планшайба 250 мм, затискна шайба 350 мм, перехідна втулка КМ6 / КМ4, 2 нерухомих упорних центри КМ4, нерухомий люнет з діапазоном охоплення 15 - 160 мм, рухомий люнет з діапазоном охоплення 14 - 70 мм, лита основа, гальмо шпинделя, захисна огорожа від стружки, захисна огорожа токарного патрона, поздовжній упор для мікрометра, різьбовказівник, 4-позиційний різцетримач, вузол охолодження, галогенні лампи, комплект змінних коліс, інструмент для технічного обслуговування.
Конус задней бабки:
КМ4 MT4
Вага+:
1384 кг; 1277 кг
Габарити (Д x Ш x В):
1590х2020х1535 мм
Гарантія:
24 мес
Діаметр шпинделя:
52 мм
Макс. диаметр обработки без перемычки:
590 мм
Макс. диаметр обработки над станиной :
410 мм
Макс. поперечное сечение держателя инструмента :
25 мм
Потужність:
3.3 кВт 4.6 кВт
Напруга живлення:
400 В
Поперечная подача :
0,025-0,85 мм
Посадочное место шпинделя:
КМ6 MT6
ПРОДОЛЬНАЯ ПОДАЧА:
0,05-1,7 мм
Частота вращения токарного шпинделя:
45-1800 об мин
Шаг дюймовой резьбы :
72-2
Крок різьби:
0,2-14
