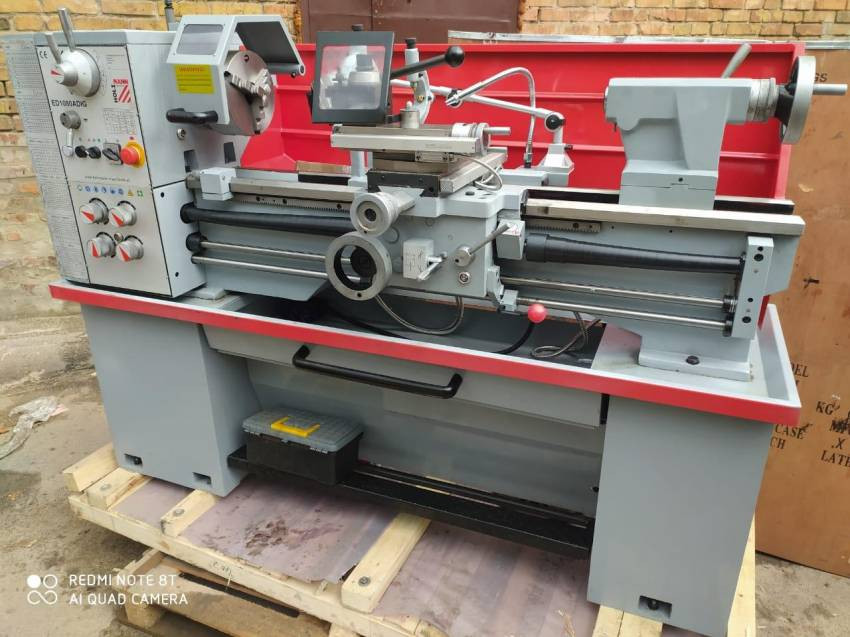

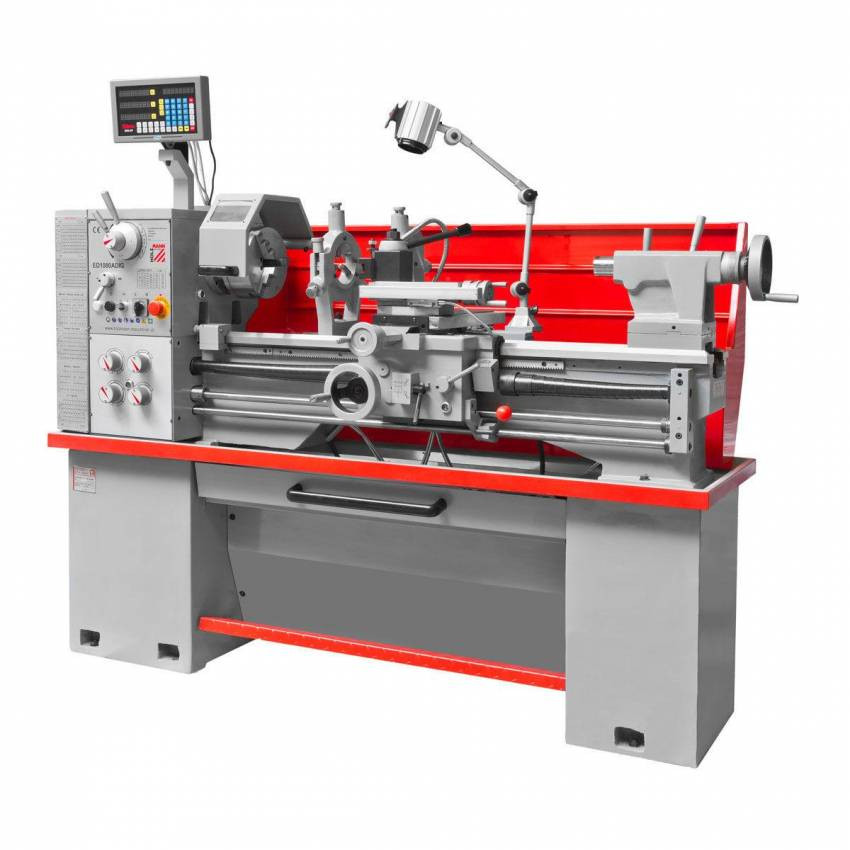

ПРИЗНАЧЕННЯ:
Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.
Клас точності Н.
В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.
ОТРИМУВАНІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
![]() |

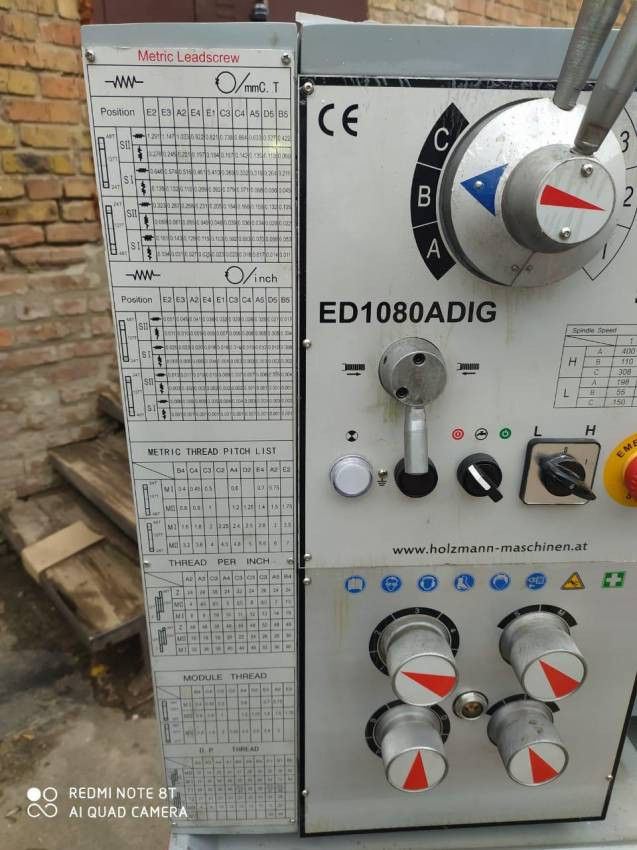

КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю. |
![]() |

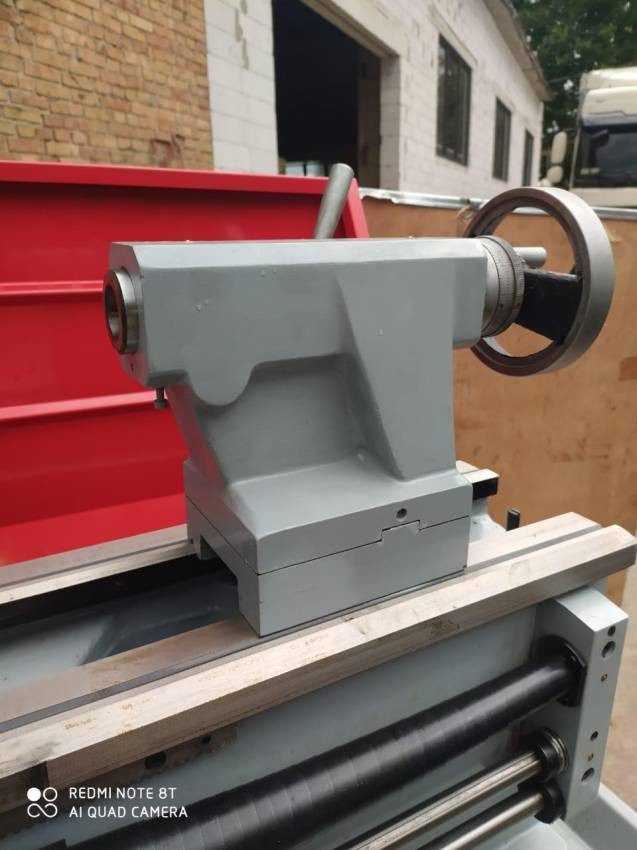

ЗАДНЯ БАБКА Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів. |
![]() |

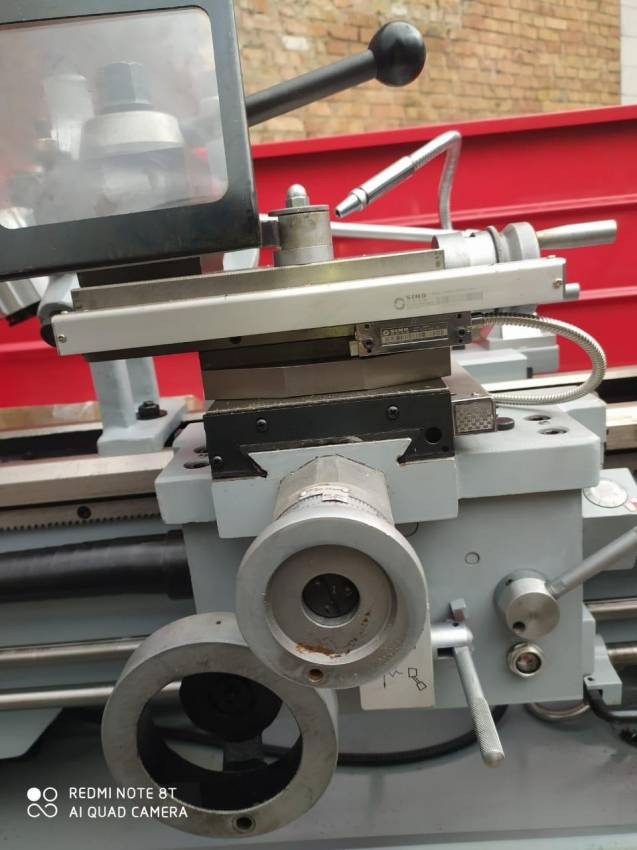

СУПОРТ Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках |
![]() |
ПЕРЕМИКАЧ ПОДАЧ Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку. |
![]() |
ЛЮНЕТИ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину. |
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
![]() |
ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу. |
ПЛАНШАЙБА Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг. |
|
![]() |

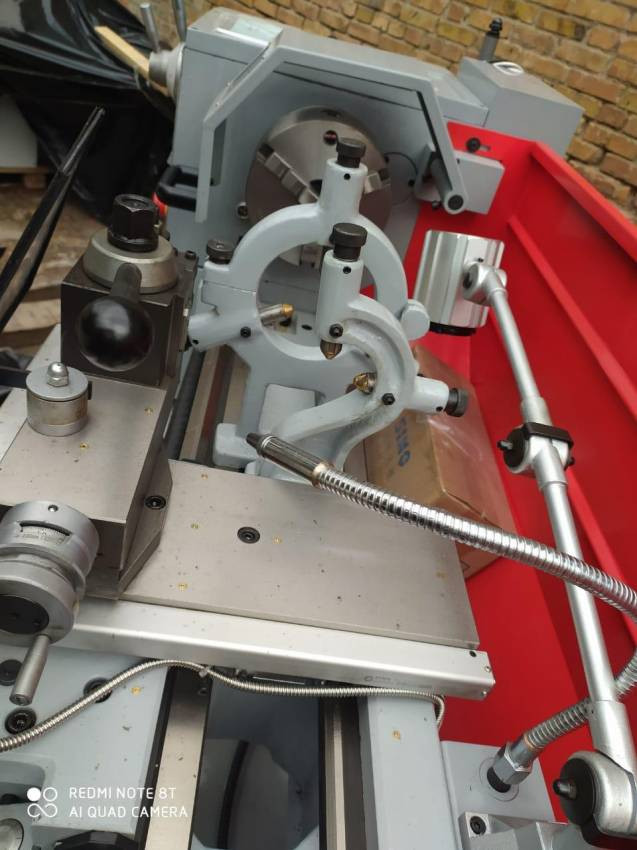

ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину. |

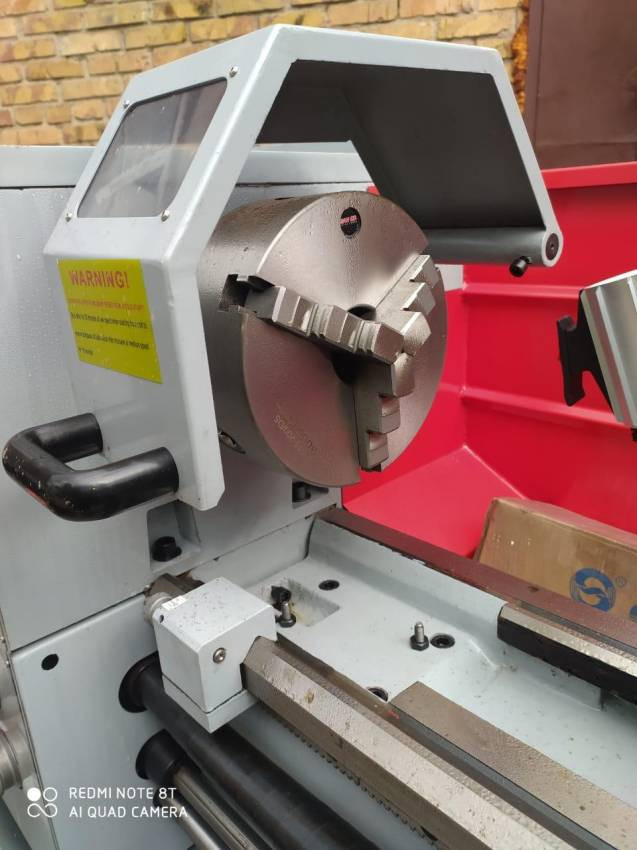

3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки. |
|
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ | |
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР | |
ПРЕС-МАСЛЯНКА |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
![]() |
4-Х КУЛАЧКОВИЙ ПАТРОН Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми. |
![]() |
ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з'являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів. |
Властивості | Характеристики |
Конус задней бабки | КМ4/MT4 |
Величина хода каретки | 1080 мм |
Величина хода поперечных салазок | 1250 мм |
Величина хода резцовых салазок | 210 мм |
Высота центров | 200 мм |
Гарантія | 24 місяців |
Діаметр шпинделя | 52 мм |
Макс. диаметр обработки без перемычки | 520 мм |
Макс. диаметр обработки над поперечными салазками | 250 мм |
Макс. диаметр обработки над станиной | 400 мм |
Макс. поперечное сечение держателя инструмента | 20x20 мм |
Напруга живлення | 400 В |
ПРОДОЛЬНАЯ ПОДАЧА | 0,0527-1,2912 мм |
Поперечная подача | 0,011-0,276 мм |
Посадочное место шпинделя | КМ6/MT6 |
Расстояние между центрами | 1080 мм |
Ход пиноли | 115 мм |
Частота вращения токарного шпинделя | 65-1810 об/мин |
Крок дюймового різьблення | 4-60 TPI (витков на дюйм) |
Крок різьби | 0,4-7 |
Вага+ | 750 кг , 630 кг |
Габарити (Д x Ш x В) | 760х1940х1545 мм |
Потужність | 2200 Вт |
